DDR5
片面2倍の帯域幅
LPDDR5X CAMM2 (LPCAMM2)
特徴
- 128ビット帯域幅の片面デュアルチャネル設計
- 8533MT/sの超高速データレート
- 実装スペースを最大60%削減
- スタブフリーレイアウトでシグナルインテグリティを最適化
- わずか1.05Vで動作し、消費電力を低減
- モジュール式LPDDR5X IC設計により、アップグレードのハードルを解消
- ネジロック機構により、優れた耐振動性を実現
InnodiskのLPCAMM2は、超薄型片面フォームファクタで高性能組み込みメモリの概念を覆します。このモジュールは、マザーボード配線を簡素化することでシグナルインテグリティを向上させ、実装スペースを最大60%削減することで、カスタム冷却とシステム設計の柔軟性を高めます。
LPCAMM2は、モジュラーLPDDR ICアーキテクチャを採用し、従来のオンボードLPDDR設計におけるアップグレードの障壁を排除します。ネジ留め式ロック機構と組み合わせることで、過酷な環境下でも耐振動性を確保します。LPDDR5Xと128ビットデュアルチャネルアーキテクチャを搭載したLPCAMM2は、わずか1.05Vで最大8533MT/sの速度を実現し、消費電力を最小限に抑えながらパフォーマンスを向上させます。

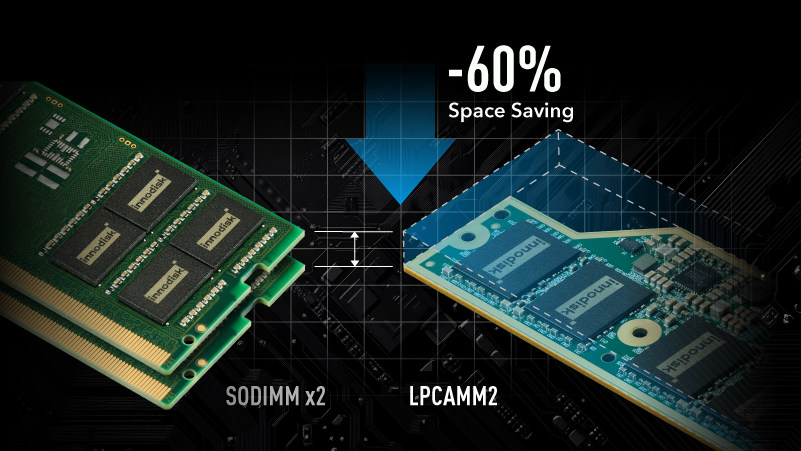

スリムなデュアルチャンネル設計で60%の省スペースを実現
LPCAMM2は、128ビット帯域幅を備えた革新的なデュアルチャネルアーキテクチャを採用しており、メモリスロットの使用率を削減し、従来のSODIMMと比較して実装スペースを最大60%節約します。これにより、特に小型デバイスやファンレスデバイスにおいて、システムプロファイルのスリム化とレイアウトの柔軟性向上を実現します。
スタブフリーレイアウトによる信号品質の最適化
従来のシステム設計では、未使用のDIMMスロットがスタブの原因となり、信号の整合性と電気性能が低下する可能性があります。LPCAMM2は、PCB配線を簡素化することでスタブの問題を解消し、よりクリーンな信号伝送を実現します。

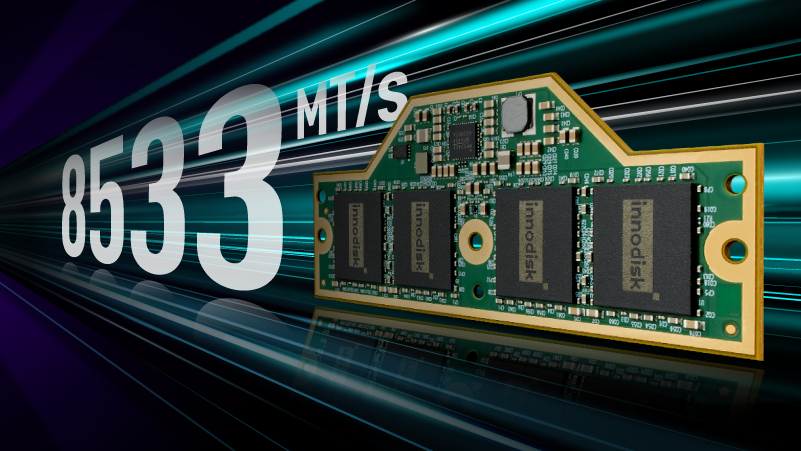

最小限の電力で驚異的なスピード
LPCAMM2 は、LPDDR5X でわずか 1.05V で最大 8533MT/s の速度を実現し、低電圧および低消費電力で超高速のパフォーマンスを提供し、バッテリー寿命とシステム効率を向上させます。

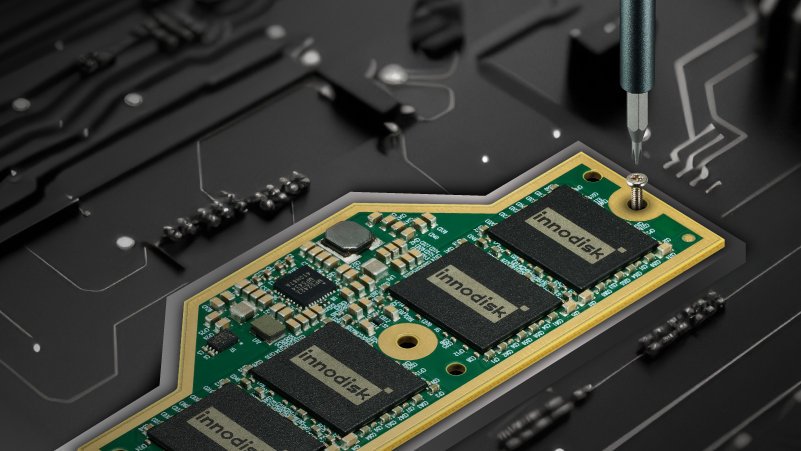

容易なアップグレードと堅牢な信頼性を実現するモジュール設計
メモリのアップグレードや修理のためにマザーボード全体の交換が必要となる従来のLPDDR ICオンボード設計とは異なり、LPCAMM2はモジュール型ICアーキテクチャを採用することでアップグレードのハードルをなくし、LPDDRプラットフォームの保守性における画期的な進歩を実現します。LPCAMM2はネジロック機構を採用し、過酷な環境下でも優れた耐振動性と機械的耐久性を確保します。
変化の激しい環境へ導入し、成功
CompactPCI / 堅牢システム
輸送、通信、ミッションクリティカルなアプリケーションに最適で、容易な保守性、信頼性の高い信号整合性、強力な耐振動性を備えています。
ミニPCとファンレスシステム
省スペースアーキテクチャを備えたコンパクトまたはファンレス設計に最適化されており、スペースが限られた環境でのエッジ展開に最適です。
ロボット工学
高帯域幅と低消費電力で、ヒューマノイドロボットと AMR のリアルタイム制御を可能にします。
注目リソース
| Model Name | LPDDR5X CAMM2 (LPCAMM2) |
|---|---|
| DDR Generation | LPDDR5X Memory |
| DIMM Type | CAMM2 |
| Speed | 8533 MT/s |
| Density | 32GB, 64GB |
| Function | Non-ECC Unbuffered Memory |
| Pin Number | 666pin |
| Bus Width | x128 |
| Voltage | 1.05V |
| PCB Height | 1.32 inches |
| Operating Temperature | 0°C ~ 85°C (Tc) |
| Anti-Sulfuration | Y |
注文情報
P/N | IC 構成 | Rank | 温度 | 説明 |
TBC | 2G x 32 | 2R x 16 | 0°C ~ 85°C (Tc) | LPDDR5X 8533 32GB CAMM2 |
TBC | 4G x 32 | 2R x 16 | 0°C ~ 85°C (Tc) | LPDDR5X 8533 64GB CAMM2 |
